Væske nedsænket køling
Liquid immersion cooling er en termisk styringsmetode, hvor it-udstyr - typisk servere - er helt nedsænket i et dielektrisk kølemiddel, der overfører varme væk fra komponenter langt mere effektivt end luft. Bygget til at håndtere stigende AI-chiptætheder, fjerner denne tilgang behovet for ventilatorer og traditionel aircondition, og lader datacentre skubbe racktætheder fra omkring 10 kW pr. rack mod 100 kW eller mere.
Produkt introduktion
Flydende nedsænkningskøling er en termisk styringsmetode, hvor it-udstyr-typisk servere-er helt nedsænket i et dielektrisk kølemiddel, der overfører varme væk fra komponenter langt mere effektivt end luft. Bygget til at håndtere stigende AI-chiptætheder, fjerner denne tilgang behovet for ventilatorer og traditionel aircondition, og lader datacentre skubbe racktætheder fra omkring 10 kW pr. rack mod 100 kW eller mere.
I stedet for at cirkulere afkølet luft gennem et rum, placerer nedsænkningssystemer varme-genererende hardware direkte i et bad med ikke-ledende væske. Fordi væsker leder varme omkring 1.000 gange bedre end luft, falder komponenttemperaturerne med en brøkdel af energiomkostningerne. Operatører reducerer kølestrømforbruget med op til 90 % sammenlignet med konventionelle HVAC-opsætninger, hvilket frigør denne kapacitet til beregning.
[Produktbillede: fuld nedsænkningskøletank med serverstativer nedsænket i klar dielektrisk væske]
ISO9001|ISO14001|ISO45001|ISO3834 · 11+ år · 12.000 tons/år · 20+ lande · 600+ projekter
[Anmod om et tilbud] - ingeniørsvar inden for 24 timer
Omkostningerne skjult i luften-kølet infrastruktur
- Strømloft:Datacentre, der udsugningsluftkølekapacitet rammer en væg omkring 20-30 kW pr. rack. Tilføjelse af mere computer betyder at bygge mere plads.
- Vandforbrug:Fordampende kølesystemer trækker titusinder af gallons årligt, belaster lokale ressourcer og inviterer til regulatorisk pres.
- Termisk løbsrisiko:GPU-klynger med høj-densitet genererer lokaliserede hotspots, som standardkøling aldrig var designet til at håndtere.
- Underudnyttelse af plads:Luftkøling kræver brede gange, lyddæmpning og kanalsystem-tre designbegrænsninger, som nedsænkning simpelthen eliminerer.
Hvis disse begrænsninger ser bekendte ud, blev væskenedsænkningskøling konstrueret til at løse præcis disse problemer.
Flydende nedsænkning vs. luftkøling - Hvor værdien skifter
| Dimension | Nedsænkning af væske | Konventionel luftkøling | Differentiel værdi |
| Kølemedium | Dielektrisk væske (direkte kontakt) | Afkølet luft (indirekte) | 1.000x højere varmeoverførselskoefficient |
| Rack-densitet understøttet | Op til 100 kW+ | 10-30 kW typisk | 3-10x beregner pr. kvadratmeter |
| Kølende strømforbrug | Kun pumper | Kompressorer + ventilatorer + kølere | 70-90 % lavere køleenergi |
| Præcision af termisk styring | Komponent-niveau | Rum-niveau | Konsekvente krydstemperaturer |
| Infrastrukturens kompleksitet | Tank + CDU + pumpe | CRAC-enheder, kanalføring, hævet gulv | Færre bevægelige dele, færre fejlpunkter |
Ikke alle faciliteter bør skifte i morgen. Kantpladser med beskedne tætheder kører stadig fint på luft. Men for AI-træningsklynger, HPC-forskningscentre og enhver arbejdsbyrde, der skubber forbi 30 kW pr. rack, er fordybelse forskellen mellem at bygge en facilitet eller tre.
Producenter betjener begge verdener: faciliteter, der kører traditionelle luftsystemer, implementerer vores316L væskekølerør i rustfrit stålinden for CDU-sløjfer (kølevæskedistributionsenhed), mens fuld-immersion-implementering er afhængig af den samme rørinfrastruktur til at flytte varme fra tanken til den eksterne varmeafvisningsløkke. Metalet, der transporterer kølevæske fra dyktanken til varmeveksleren, betyder lige så meget som selve tanken,-hvilket er grunden til, at væske-kompatible materialer er blevet en kernespecifikation.
Hvad gør kølevæske sikker til hardware med direkte kontakt
Det største enkeltstående spørgsmål, købere stiller, er det samme, som deres forsikringsselskaber stiller:hvad sker der med elektronik, der sidder i væske i årevis?Svaret starter med væskekemien og slutter med de materialer, der indeholder det.
| Ejendom | Krav til enfaset-dielektrisk kølevæske | Hvorfor det betyder noget |
| Dielektrisk styrke | >40 kV (ASTM D877) | Forhindrer elektrisk kortslutning på tværs af spændingsførende komponenter |
| Kinematisk viskositet | 1-5 cSt ved 40 grader | Tynd nok til at flyde gennem snævre serverhuller |
| Materiale kompatibilitet | Ingen hævelse eller udvaskning ifølge ASTM D471 | Tætninger, pakninger og slanger forbliver stabile i årevis |
| Termisk ledningsevne | > 0.1 W/m·K | Overfører varme fra spånoverfladen til væsken |
| Flammepunkt | >100 grader (ASTM D92) | Eliminerer brandrisiko ved driftstemperaturer |
| Levetid | 5-10 år mellem væskeudskiftning | Indeholder samlede driftsomkostninger |
To flydende familier dominerer markedet.Syntetiske estere(ofte PAO-baseret) tilbyder høj termisk stabilitet og lav toksicitet, hvilket gør dem til det foretrukne valg til store-AI-faciliteter.Fluorholdige væsker(som FC-40 eller HFE-varianter) giver overlegne dielektriske egenskaber, men bærer en betydeligt højere pris og et højere globalt opvarmningspotentiale. Industrien har bevæget sig støt mod estere, efterhånden som deres ydeevne er blevet udvidet, og deres omkostningsfordele er blevet større.
Denne væske strømmer gennem en cirkulationssløjfe, der inkluderer pumper, en CDU og slangen, der forbinder tanken med varmeveksleren. Væske i direkte kontakt med hardware er ikke-ledende-men den transporterer også varme væk for at blive afvist andre steder.316L rustfrit stål er implementeringsstandarden for den sløjfefordi det modstår de kloridgruber, der kan opstå over år med væskecirkulation, især når estere nedbrydes til sure biprodukter under vedvarende termisk belastning.
316L rustfrit stål som væske-håndteringsstandard
Kølesløjfen, der transporterer væske fra tank til varmeveksler, skal holde trykket, modstå korrosion og opretholde indvendig renhed i et årti eller mere. 316L rustfrit stål leverer på alle tre akser:
- Molybdænindhold (2-3%):giver modstand mod kloridgruber-kritisk, fordi estere kan danne sure forbindelser over mange års drift
- Lavt kulstofindhold (maks. 0,03 %):forhindrer svejsesensibilisering, så svejsede samlinger bevarer korrosionsbestandigheden sammenlignelig med basismetallet
- Muligheder for overfladefinish:elektropoleret indvendig finish ned til Ra Mindre end eller lig med 0,4 μm reducerer partikelakkumulering og holder kølevæsken ren over længere serviceintervaller
At holde denne standard kræver bevidst fremstillingsdisciplin snarere end generisk rørproduktion. China Super Tech Co., Ltd. opererer under ISO 3834 svejsecertificering, hvilket betyder, at hver svejsning på en væskekølelinje følger dokumenterede procedurer med en kvalificeret operatør bag sig.
| Parameter | 316L nedsænket kølerør specifikation | Verifikationsmetode |
| Materialekvalitet | 316L pr. ASTM A312 / JIS G3459 | Spektrometertest pr. batch, MTR inkluderet |
| Overfladeruhed | Ra Mindre end eller lig med 0,4 μm intern | I henhold til ISO 4287, kontaktprofilometer |
| Svejsning | ISO 3834-certificerede procedurer | Visuel inspektion + tryktest |
| Serie af firkantede rør | 10×10 mm til 80×80 mm | Dimensioner pr. batch |
| Vægtykkelse | 0,5-3,0 mm | Mikrometer prøveudtagning pr. parti |
| Længde | Op til 6000 mm | Verificeret pr. produktionsordre |
| Lækageintegritet | 100% lækageinspektion før forsendelse | Luft undervandstest eller heliumlækagedetektion |
Hvorfor overfladefinish bestemmer systemets levetid
Indvendig ruhed under Ra 0,4 μm er ikke vanity polish. En glattere indervæg betyder færre mikroskopiske sprækker for partikler at sætte sig ind i, hvilket betyder:
- Lavere partikelafgivelse:Hver cirkulationscyklus bærer færre forurenende stoffer, som kan aflejres på kolde plader eller spånoverflader
- Stabil flowdynamik:Friktionen falder, når ruheden aftager, hvilket reducerer pumpens energiforbrug i løbet af systemets levetid
- Rensevæske i længere tid:Partikelforurening fremskynder esternedbrydning; renere vægge forlænger væskeserviceintervallerne
Producenter, der springer elektropoleringstrinnet over, sparer 15-20 % på produktionsomkostningerne – og overfører disse omkostninger til deres kunder i form af tidlig væskeudskiftning og uplanlagt vedligeholdelse. Faciliteter, der anvender højpolerede 316L-rør, rapporterer sædvanligvis kølevæskeudskiftningsintervaller på 8-10 år.

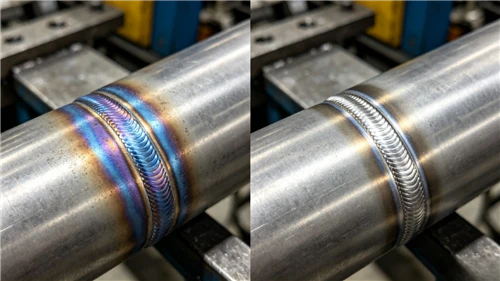

Svejsezonen -, hvor lækager enten begynder eller aldrig sker
Hver svejset forbindelse på en nedsænkningskølekreds er et potentielt fejlpunkt. Et nålehulslæk ved 40-60 psi drypper ikke synligt; det forstøver kølevæske i den omgivende luft, hvilket skaber et langsomt tab, der korroderer komponenter i nærheden, før nogen bemærker det.
Orbitalsvejsning løser dette ved at automatisere svejsebanen med præcision, som en automatiseret lysbue ikke kan opnå i hånden. Brænderen roterer 360 grader rundt om rørsamlingen med ensartet rejsehastighed og buelængde, hvilket giver ensartet gennemtrængning over hele omkredsen. Når den er parret med ISO 3834-certificerede procedurer, reducerer orbitalsvejsning operatørafhængig variabilitet til næsten nul.
Hos China Super Tech gennemgår hver svejset kølekomponent en 100 % lækageinspektion før forsendelse. Godkendelsesstandarden er ikke kosmetisk-det er nul målbar lækage under testtryk. Denne procedure, dokumenteret og gentagelig, er det, der adskiller flydende kølekomponenter fra almindelige- rustfrie rør, der tilfældigvis sælges til køleprojekter.
| Dimension | Kina Super Tech kapacitet | Generel basislinje for rørmølle | Differentiel værdi |
| Indvendig ruhed | Ra Mindre end eller lig med 0,4 μm via elektropolering | Ra 0,8-1,6 μm som dannet | 50-75 % jævnere strømningsvej, færre partikler |
| Svejsecertificering | ISO 3834 fuld proceskontrol | Ofte udokumenterede procedurer | Revisionsklar-svejsekvalitet til CDU-projekter |
| Lækagetest | 100 % af komponenterne før forsendelse | Prøve-baseret uden dokumenterede kriterier | Nul-forsendelse-mål for kølekredsløb |
| Dimensionelt område | 10×10 mm til 80×80 mm kvadratisk, væg 0,5-3,0 mm | Kun standard rundrør | Tilpassede sektioner til -pladsbegrænsede racklayouts |
| Produktionsintegration | Formning→svejsning→polering→maskine→test i-hus | Overdragelser fra flere-leverandører | Strammere tolerancekæder, færre koordinationshuller |
| Leveringstid | 7-15 hverdage standard | 4-8 uger typisk fra forsyningskæder med flere trin | Projekter starter efter planen |
Tekniske specifikationer
| Kategori | Parameter | Værdi | Standard |
| Dimensional | Firkantet rør størrelse | 10×10 mm - 80×80 mm | Brugerdefineret pr tegning |
| Vægtykkelse | 0,5-3,0 mm | Brugerdefineret pr tegning | |
| Længde | Op til 6000 mm | Brugerdefineret pr tegning | |
| Kemisk | Chrom (Cr) | 16.0-18.0% | ASTM A312 |
| Nikkel (Ni) | 10.0-14.0% | ASTM A312 | |
| Molybdæn (Mo) | 2.0-3.0% | ASTM A312 | |
| Mekanisk | Trækstyrke | Større end eller lig med 485 MPa | ASTM A312 |
| Udbyttestyrke | Større end eller lig med 170 MPa | ASTM A312 |
Mulighed for tilpasning
- Tværsnitsgeometri: kvadratisk, rektangulær, rund pr. systemdesign
- Brugerdefinerede ender: Udvidede, gevindskårne eller forberedte til orbitale svejsefittings

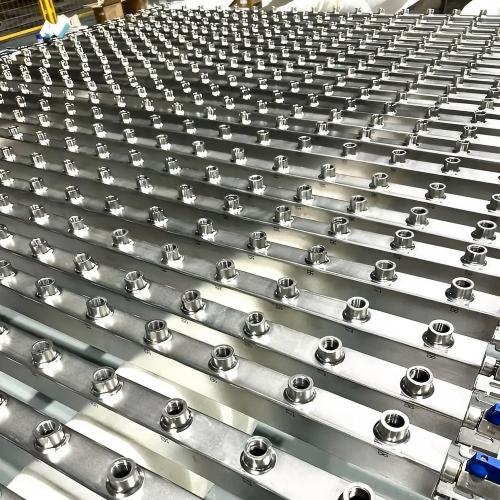

- Monteringsmuligheder: bøjede rør, manifolder og komplette kølevæskefordelingsundersamlinger.-
- Overfladefinish: indvendig og udvendig elektropolering til specificerede Ra-værdier
- Dokumentation: fuld MTR, svejsekort og inspektionsrapporter pr. forsendelse
Anvendelser til væskekøling
| Industri | Typisk anvendelse | Anbefalet Spec | Driftsmiljø |
| AI datacentre | Kølesløjferør til enfaset-dyptanke | 316L firkantrør 40×40 mm, Ra Mindre end eller lig med 0,4 μm | Kontinuerlig 24/7 drift, dielektrisk væske |
| HPC forskningscentre | GPU-klyngekøling med høj-densitet | 316L rundt rør, DN25-DN50 | Belast-termisk belastning ved cykling |
| Energilagring | Batteri termisk styringsløkker | 304 for rent vand / 316L for glykol | Udetemperaturen svinger |
| Edge computing | Kompakte nedsænkningsmoduler | Lille-diameter 316L med snævre bøjninger | Plads-indkapslinger |
Kundesager
- AI træningsfacilitet · Nordamerika · 8.000 m 316L kvadratrør · 2-årig leveringskontrakt · Ingen svejsefejl rapporteret til dato- operatørens tidligere generelle-rørkilde leverede tre svejsefejl i løbet af de første seks måneder.
- CDU-producent · Europa · 1.200 brugerdefinerede manifolds om året · løbende · lækagetest beståelsesrate 100 % ved indgående inspektion- erstattede en model med tre-leverandører, der i gennemsnit havde 11 dages koordinationsforsinkelse pr. ordre.
- Energilagringsintegrator · Asien-Stillehavet · 5.000 bøjede rør med tilpassede ender · 18-måneders program · dimensionel overensstemmelse 99,7 % på tværs af alle batcher- en tidligere leverandørs batch-til-batchvariation tvunget på-webstedet omarbejde på integratorens egen regning.
- Opstart af nedsænkningskøling · Skandinavien · prototype til produktionsskala-op · 14-måneders cyklus · ydeevne med samme specifikation fra første prøve til ordre på 10.000 enheder- teknisk support under designfasen eliminerede et kostbart mangfoldigt omdesign.
Kundes stemme
"Et lille lækageproblem i væskekøling kan skabe en meget dyr fejl." - driftsdirektør, AI-datacenteroperatør
Use case: evaluering af svejsekvalitetsprocedurer inden forpligtelse til en 3-årig leveringsaftale for køleinfrastruktur.
Kundeudtalelser og udvidet sagsdokumentation: [Tilgængelig på anmodning til din verifikation]
FAQ
Q1: Hvad er forskellen mellem 316L og 304 rustfrit stål til væskekølesløjfer?
+
-
A: 316L indeholder 2-3 % molybdæn, hvilket giver væsentligt bedre modstandsdygtighed over for kloridgruber. Dielektriske kølemidler-især syntetiske estere-kan danne sure biprodukter over mange års drift, og 316L bevarer sin integritet i det miljø. Ifølge ASTM A312 har 316L også lavere kulstof (mindre end eller lig med 0,03%), hvilket forhindrer svejsesensibilisering. Til lukkede kredsløb med rent vand er 304 et omkostningseffektivt alternativ. Til nedsænkningskøling, hvor omkostningerne til udskiftning af væske er høje og levetidsmålene overstiger fem år, er 316L den sikreste specifikation.
Q2: Hvordan påvirker den indre overfladeruhed kølevæskeydelsen over tid?
+
-
Sv: Ru overflader skaber mikro-spalter, hvor partikler sætter sig og akkumuleres. I løbet af tusindvis af cirkulationscyklusser kan disse partikler bryde løs og aflejres på kolde plader eller spånoverflader, hvilket reducerer varmeoverførselseffektiviteten. Elektropolerede overflader ved Ra Mindre end eller lig med 0,4 μm fjerner de fleste sprækker og holder kølevæsken renere i længere perioder. Operatører rapporterer sædvanligvis intervaller for udskiftning af kølevæske på 8-10 år på systemer med poleret 316L slange-sammenlignet med 3-5 år med standardoverflader.
Q3: Hvilken svejsecertificering skal en producent af flydende kølekomponenter have?
+
-
A: ISO 3834 er den endelige svejsekvalitetscertificering for denne applikation. Det kræver dokumenterede svejseprocedurer, kvalificerede operatører og et sporbart kvalitetsstyringssystem for hver produceret svejsning. I henhold til ISO 3834-2 skal producenter demonstrere fuld proceskontrol fra procedurekvalificering til endelig inspektion. China Super Tech opererer under ISO 3834-certificering, understøttet af 100 % lækageinspektion på hver kølekomponent før forsendelse.
Spørgsmål 4: Hvad er den typiske leveringstid for en tilpasset bestilling af væskekølerør?
+
-
Sv: Standardprodukt sendes inden for 7-15 arbejdsdage. Tilpassede konfigurationer-specielle dimensioner, bøjede rør eller hele manifoldsamlinger kræver typisk 15-25 arbejdsdage inklusive tegningsgennemgang og prototypegodkendelse. Med 12.000 tons årlig kapacitet og integreret produktion fra materialeinspektion til slutmontage er tidsplanssikkerheden kontraktmæssig snarere end estimeret.
Spørgsmål 5: Hvor meget koster et flydende kølesystem i drift kontra luftkøling? Hvordan får jeg adgang til et købt tema?
+
-
A: Differentialforbindelserne år for år i stedet for at sætte sig ved første øjekast. En detaljeret omkostningsmodel afhænger af faciliteternes skala, men etablerede industridatapunkter er konsistente: Køleeffektforbruget falder med 70-90 %, fordi kompressorer og ventilatorer forsvinder. Vandforbruget falder til næsten nul med fordampningskøling fjernet. Serverdensiteten stiger 3-10x pr. rack, hvilket reducerer bygningens fodaftryk pr. kW computer. De primære nye driftsomkostninger er væske-omtrent 2-5 % af systemets capex pr. år til efterfyldning og eventuel udskiftning. Køber pas på: ignorering af væskekemi og slangeoverfladekvalitet forvandler disse besparelser til uplanlagte vedligeholdelsesudgifter.
